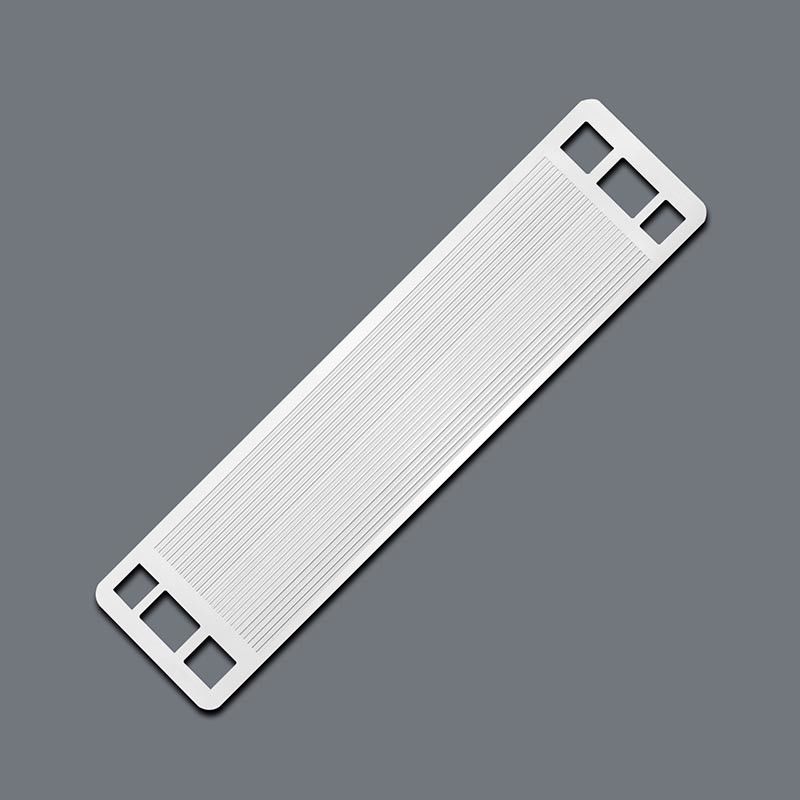

रासायनिक उत्कीर्णन मुद्रित सर्किट हीट एक्सचेंजर 1800 मिमी टाइटेनियम उत्कीर्णन के लिए एयरोस्पेस

रासायनिक उत्कीर्णन 1800 मिमी आकार टाइटेनियम उत्कीर्णन एयरोस्पेस के लिए मुद्रित सर्किट हीट एक्सचेंजर

प्रिंटेड सर्किट हीट एक्सचेंजर (पीसीएचई)फैलाव-बंधित संक्षारण प्रतिरोधी प्लेटों का उपयोग करता है

उच्च थर्मल दक्षता और कॉम्पैक्टनेस प्राप्त करने के लिए माइक्रोचैनल सर्किट के साथ।

दबाव और तापमान, यह तेल/गैस, ऊर्जा और रासायनिक उद्योगों की सेवा करता है, स्थायित्व और

इसकी वेल्डेड, प्लेट-प्रकार की वास्तुकला के माध्यम से अंतरिक्ष-बचत के फायदे।

विनिर्देशटाइटेनियम उत्कीर्ण मुद्रित सर्किट हीट एक्सचेंजर:

पीसीएचई विनिर्माण में उत्कीर्णन के फायदे:

1. परिशुद्धता माइक्रोचैनल निर्माणःअधिकतम गर्मी हस्तांतरण दक्षता और समान द्रव वितरण के लिए अति-नाजुक, जटिल प्रवाह पथ (<0.5 मिमी) को सक्षम करता है।
2. डिजाइन लचीलापनःथर्मल/तरल पदार्थ गतिशीलता आवश्यकताओं के अनुरूप अनुकूलन योग्य चैनल ज्यामिति (ज़िगज़ैग, तरंग) का समर्थन करता है।
3. सामग्री की अखंडता का संरक्षणःतनाव मुक्त उत्कीर्णन यांत्रिक विरूपण से बचाता है, उच्च दबाव संचालन (600 बार तक) के लिए प्लेट ताकत बनाए रखता है।
4. स्केलेबिलिटी और स्थिरता:फोटोकेमिकल प्रक्रियाएं संक्षारण प्रतिरोधी प्लेटों (जैसे, स्टेनलेस स्टील, मिश्र धातु) के दोहराए जाने योग्य, बड़े पैमाने पर उत्पादन सुनिश्चित करती हैं

उत्पादनप्रक्रियारासायनिक उत्कीर्णन पीसीएचई के लिएः

1)सामग्री का चयन (स्टेनलेस स्टील/टाइटनियम);

2)सतह की सफाई;

3)प्रवाह चैनल पैटर्न को परिभाषित करने के लिए प्रकाश प्रतिरोधी कोटिंग और यूवी मास्किंग;

4)उजागर करना और विकसित करना;

5)उजागर क्षेत्रों को भंग करने के लिए रासायनिक उत्कीर्णन;

6)पोस्ट-प्रोसेसिंग (प्रतिरोध हटाने, अवशेष निष्क्रिय करने);

7)गुणवत्ता निरीक्षण।

उत्कीर्णन मापदंडों (समय, तापमान, एकाग्रता) का सटीक नियंत्रण अनुकूलित गैस वितरण, चालकता,और संरचनात्मक अखंडता बनाए रखते हुए संक्षारण प्रतिरोधयह विधि स्केलेबल, लागत प्रभावी बड़े पैमाने पर उत्पादन का समर्थन करती है।

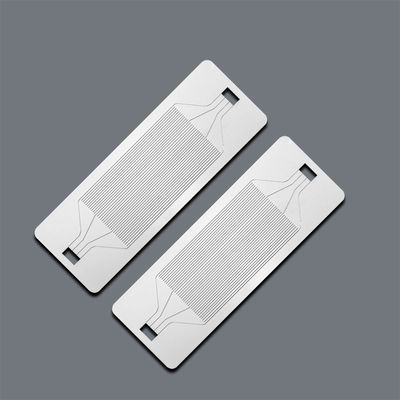

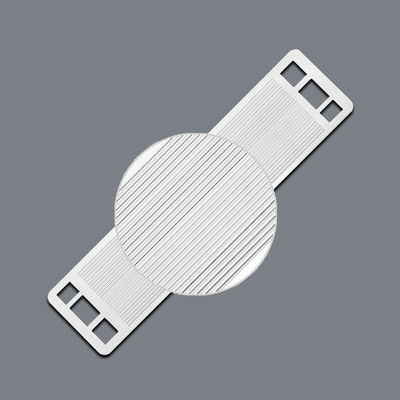

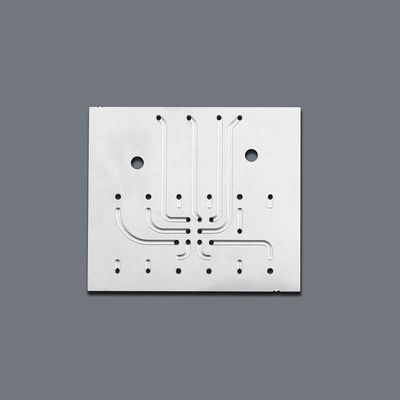

Xinhaisen फोटो कस्टम अलग अलग आकार पीसीएचई / द्विध्रुवीय प्लेट उत्कीर्णन कर सकते हैं, नीचे कुछ द्विध्रुवीय प्लेटों हम संदर्भ के लिए पहले किया हैः

कस्टम पीसीएचई को कैसे उत्कीर्ण करें?

1.कृपया हमें अपना डिज़ाइन भेजें।
हम निम्नलिखित फ़ाइल स्वरूपों को स्वीकार करते हैंःDWG, DXF, PDF, Step, Gerber, IGES, CorelDraw और एडोब इलस्ट्रेटर

2.नमूने बनाने का नेतृत्व समयः 3-10 दिन

3.एक्सप्रेस:डीएचएल द्वारा, फेडईx, टीएनटी, लगभग 3-7 दिन।
