| ब्रांड नाम: | XHS/Customize |
| मॉडल संख्या: | अनुकूलित करना |
| एमओक्यू: | 30 |
| मूल्य: | 50-100USD |
| भुगतान की शर्तें: | टी/टी |
| आपूर्ति करने की क्षमता: | 10000-100000pcd / सप्ताह |

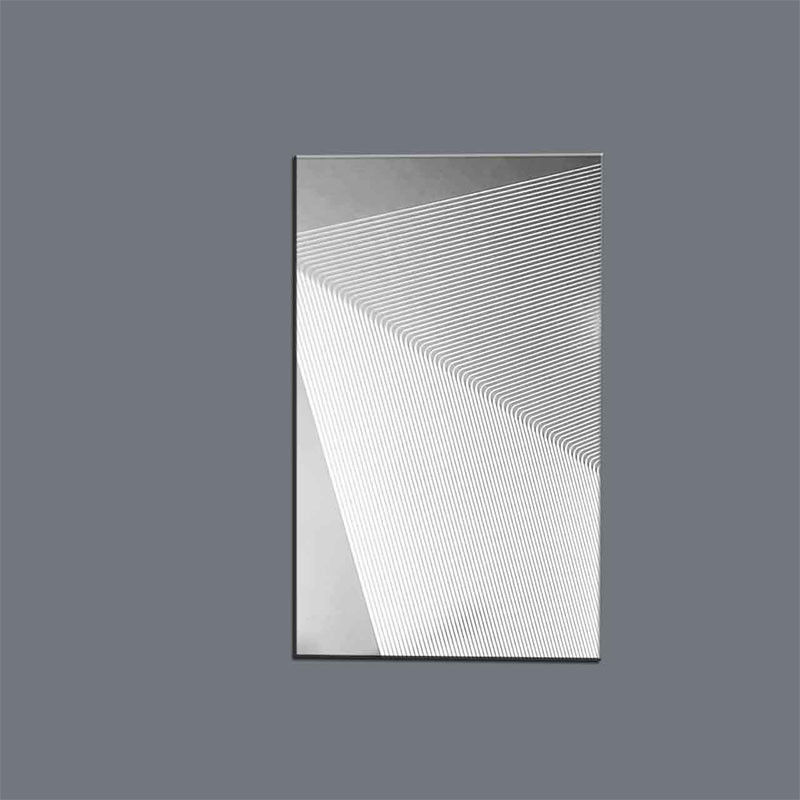

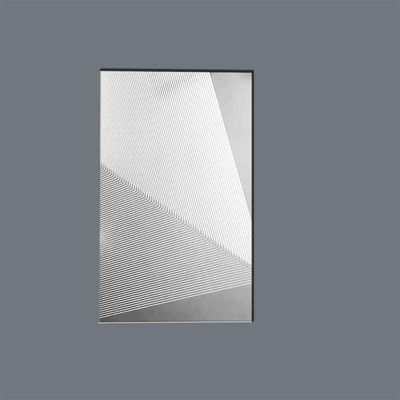

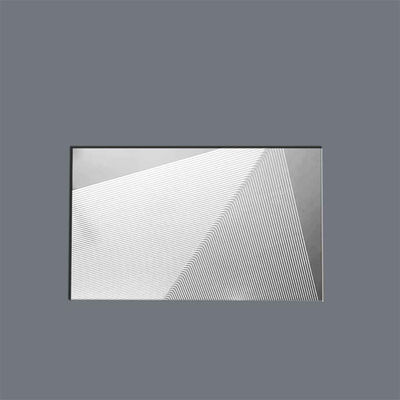

सटीक उत्कीर्ण मुद्रित सर्किट हीट एक्सचेंजर्स उच्च थर्मल दक्षता
मुद्रित सर्किट हीट एक्सचेंजर्सअवलोकन
शिनहसेन के रासायनिक रूप से उत्कीर्ण पीसीएचई कॉम्पैक्ट हीट एक्सचेंजर्स की अगली पीढ़ी का प्रतिनिधित्व करते हैं, जो महत्वपूर्ण अनुप्रयोगों में बेजोड़ थर्मल प्रदर्शन प्रदान करते हैं।हमारी स्वामित्व वाली फोटोकेमिकल एटिंग तकनीक का उपयोग करना, हम जटिल माइक्रो-चैनल पैटर्न बनाते हैं जो असाधारण दबाव प्रतिरोध बनाए रखते हुए उत्कृष्ट गर्मी हस्तांतरण दक्षता प्राप्त करते हैं।
मुख्य लाभ
✔अति उच्च दक्षता- सतह क्षेत्र घनत्व 2500 m2/m3 तक
✔अत्यधिक दबाव की क्षमता- 600 बार तक ऑपरेटिंग दबाव
✔कॉम्पैक्ट और हल्का- पारंपरिक एक्सचेंजर की तुलना में 85% कम
✔क्षरण प्रतिरोधी- व्यापक सामग्री संगतता
✔कस्टम प्रवाह डिजाइन- प्रत्येक अनुप्रयोग के लिए अनुकूलित चैनल पैटर्न
मुद्रित सर्किट हीट एक्सचेंजर्सविनिर्देश
| पैरामीटर | विनिर्देश |
| उपलब्ध सामग्री | 316L एसएस, इनकोनेल 625/718, टाइटेनियम, हैस्टेलॉय |
| परिचालन तापमान | -200°C से +900°C |
| ऑपरेटिंग दबाव | 600 बार तक |
| चैनल चौड़ाई | 0.2mm - 2.0mm |
| चैनल गहराई | 0.5 मिमी - 5.0 मिमी |
| प्लेट की मोटाई | 0.5 मिमी - 6.0 मिमी |
डिजाइन की विशेषताएं
•चैनल पैटर्न: सीधी, ज़िगज़ैग, सीनसॉइडल या कस्टम सीएफडी अनुकूलित
•परत स्टैकिंग: फैलाव बंधा हुआ या लेटेड निर्माण
•पोर्ट विन्यास: क्रॉस-फ्लो, काउंटर-फ्लो, मल्टी-पास डिजाइन
•विशेष विशेषताएं: एकीकृत सेंसर, हाइब्रिड चैनल आकार
प्रदर्शन डेटा
गर्मी हस्तांतरण गुणांकः 3000-8000 W/m2K
NTU मान 50 तक
3 डिग्री सेल्सियस के भीतर तापमान
दबाव में 0.1 बार तक की गिरावट
आवेदन
▸ सुपरक्रिटिकल CO2 पावर चक्र
▸ एलएनजी और क्रायोजेनिक प्रसंस्करण
▸ परमाणु रिएक्टर प्रणाली
▸ एयरोस्पेस ताप प्रबंधन
▸ हाइड्रोजन ईंधन सेल प्रणाली
▸ औद्योगिक अपशिष्ट गर्मी का पुनः उपयोग
गुणवत्ता आश्वासन
100% आयामी निरीक्षण (ऑप्टिकल माप)
सामग्री प्रमाणपत्र (MTC, EN10204 3.1)
1.5 गुना डिजाइन दबाव पर दबाव परीक्षण
एएसएमई बीपीवीसी सेक्शन VIII डिवीजन 1 के अनुरूप
आईएसओ 9001 और एएस9100 प्रमाणित उत्पादन
अनुकूलन विकल्प
✓ सीएफडी अनुकूलित चैनल डिजाइन
✓ विशेष कोटिंग (Ni, Cr, सिरेमिक)
✓ उपकरण पोर्ट
✓ कॉम्पैक्ट मॉड्यूलर इकाइयां
✓ पूर्ण प्रणाली एकीकरण
क्यों चुनें Xinhsen PCHE?
हमारी रासायनिक उत्कीर्णन प्रक्रिया निम्नलिखित कार्य करने में सक्षम बनाती हैः
•वास्तविक सूक्ष्म-मानक विशेषताएंबिना यांत्रिक तनाव के
•पूर्ण चैनल एकरूपतासंतुलित प्रवाह के लिए
•जटिल ज्यामितिमशीनिंग के साथ असंभव
•त्वरित प्रोटोटाइप- परीक्षण नमूनों के लिए 2-3 सप्ताह
उत्पादन क्षमता
• प्रोटोटाइप: 2-3 सप्ताह
• बड़े पैमाने पर उत्पादनः 50,000+ प्लेट/महीने
• पूर्ण इकाइयां: 4-8 सप्ताह का समय
