प्रिंटेड सर्किट हीट एक्सचेंजर फोटो केमिकल एटिंग मशीनिंग कस्टम के माध्यम से

प्रिंटेड सर्किट हीट एक्सचेंजर फोटो केमिकल एटिंग मशीनिंग कस्टम के माध्यम से

ब्रांड नाम:	xhs
मॉडल संख्या:	XHS
एमओक्यू:	100 नग
कीमत:	CN¥180-1000/pieces

विस्तृत जानकारी

उत्पाद वर्णन

विस्तृत जानकारी

उत्पत्ति के प्लेस:

गुआंग्डोंग, चीन

प्रमाणन:

ISO 9001, ISO 14001, IATF 16949

CNC Machining or Not:

Not CNC Machining

Type:

Etching / Chemical Machining

Material Capabilities:

Aluminum, Brass, Bronze, Copper, Hardened Metals, Precious Metals, Stainless Steel, Steel Alloys

Micro Machining or Not:

Micro Machining

Product name:

Bipolar plates

Process:

Photo Chemical Etching

material:

SUS316

Size:

According to drawing

Software:

CAD, STP, PDF

Flatness:

Flat

Burrs:

Burrs-free

OEM/ODM:

Available

प्रमुखता देना:

कस्टम धातु द्विध्रुवीय प्लेट

रासायनिक उत्कीर्णन धातु द्विध्रुवीय प्लेट

माइक्रो मशीनिंग द्विध्रुवीय प्लेट

उत्पाद वर्णन

प्रिंटेड सर्किट हीट एक्सचेंजर फोटो केमिकल एटिंग मशीनिंग के माध्यम से

प्रिंटेड सर्किट हीट एक्सचेंजर (पीसीएचई)
पीसीएचई (प्रिंट सर्किट हीट एक्सचेंजर) एक वेल्ड-क्षमता, संक्षारण प्रतिरोध और प्लेट प्रकार का हीट एक्सचेंजर है, जिसका मुख्य रूप से तेल और गैस उद्योगों में उपयोग किया जाता है।एक पीसीएचई कई संक्षारण प्रतिरोधी प्लेटों से निर्मित होता है जो फैलाव बंधन प्रौद्योगिकी द्वारा एक साथ जुड़े होते हैं.

सिन्हाइसेन ने 316L स्टेनलेस स्टील का चयन किया है जो दो तरफा दर्पण है, मोटाई 2 मिमी है, तरल पदार्थ प्रवाह चैनलों को आधा रासायनिक उत्कीर्णन मशीनिंग द्वारा बनाया जाता है।एक पीसीएचई में एक ही प्लेट या अनंत संख्या में समान प्लेट शामिल हो सकती है, द्रव प्रवाह पैटर्न प्रत्येक एक्सचेंजर के लिए अनुकूलित हैं, Xinhaisen ग्राहक के डिजाइन और अनुरोधों के अनुसार PCHE का उत्पादन करता है।

प्रकाश रासायनिक उत्कीर्णन मशीनिंग एक बर्न मुक्त और तनाव मुक्त विनिर्माण तकनीक है। Xinhaisen ने प्रकाश रासायनिक उत्कीर्णन और प्रसार बंधन क्षेत्रों में सिद्ध और उन्नत तकनीकें हैं।हम अपने भागीदारों को सबसे अधिक लागत प्रभावी समाधान प्रदान कर सकते हैं.

प्रिंटेड सर्किट हीट एक्सचेंजर (PCHE) विनिर्देश

पद	अनुकूलित धातु द्विध्रुवीय प्लेट
सामग्री	स्टेनलेस स्टील 201,202,304,316,410 आदि। एल्यूमीनियम तांबा पीतल स्टील मिश्र धातु टाइटेनियम विभिन्न प्रकार की सामग्री चुन सकते हैं
मोटाई	0.02 मिमी - 3 मिमी विभिन्न अनुरोध के अनुसार
न्यूनतम एकल भाग	1 मिमी*1 मिमी
अधिकतम एकल भाग	1500 मिमी*650 मिमी
नमूने	3 से 10 दिनों के लिए पुष्टि के बाद उपलब्ध कराया जा सकता है
सतह उपचार	पॉलिशिंग, ब्रशिंग, इलेक्ट्रोप्लेटिंग, निकेल प्लेटिंग, एनोडाइजिंग, आदि...
उपकरण	रासायनिक उत्कीर्णन मशीन, मुद्रांकन मशीन, सफाई मशीन, प्रदर्शनी मशीन, 2 डी माप उपकरण, आदि...
भुगतान	पेपैल, टी/टी
पैकेजिंग	पॉलीबैग, पैकेजिंग पेपर, प्रोटेक्टिव मेम्ब्रेन, वैल्यूएटेड कार्टन, या ग्राहकों द्वारा निर्दिष्ट
विशेषताएं	उत्कृष्ट संक्षारण प्रतिरोध हल्का वजन बहुत अच्छी ताकत और कठोरता उत्कृष्ट ताप चालकता उच्च विद्युत चालकता बोर मुक्त और साफ पूर्ण रीसाइक्लिंग
नोट	1. सहिष्णुता सामग्री की मोटाई से संबंधित है और वास्तव में ग्राहक के ड्राइंग के आधार पर प्रक्रिया क्षमता है 2विशेष आवश्यकता, जैसे सतह उपचार, ग्राहक के चित्र के अनुसार मूल्यांकन किया जाना चाहिए

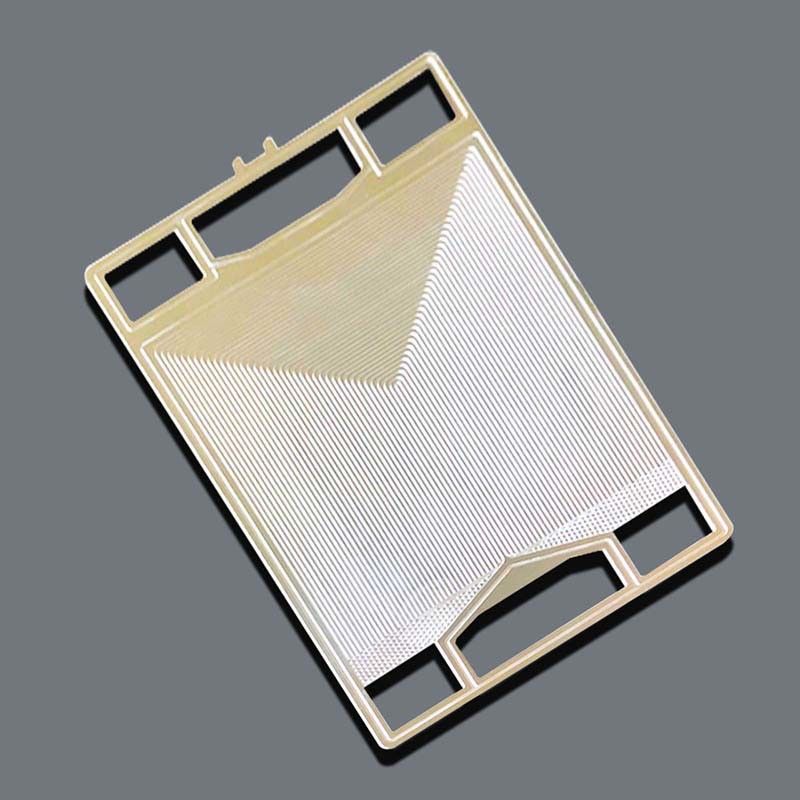

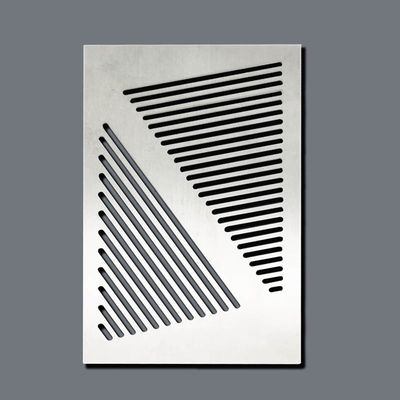

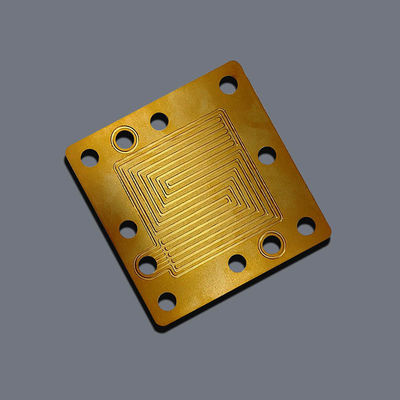

Xinhaisen विभिन्न आकारों की पीसीएचई / द्विध्रुवीय प्लेट को फोटो एट कर सकता है, नीचे कुछ द्विध्रुवीय प्लेटें हैं जो हमने संदर्भ के लिए पहले की थीं।

प्रिंटेड सर्किट हीट एक्सचेंजर (पीसीएचई)विवरण

शेन्ज़ेन Xinhaisen प्रौद्योगिकी लिमिटेड बाजार में अग्रणी पेशकशप्रिंटेड सर्किट हीट एक्सचेंजर (पीसीएचई)रासायनिक उत्कीर्णन सेवा।

रासायनिक उत्कीर्णन के फायदेप्रिंटेड सर्किट हीट एक्सचेंजर (पीसीएचई)
हमारी रासायनिक उत्कीर्णन प्रक्रिया धातु को एक साथ हटा देती है, जिसका अर्थ है जटिल चैनल या प्रवाह क्षेत्र प्लेट के दोनों ओर एक ही समय में उत्कीर्ण किए जा सकते हैं।

यह बहुमुखी प्रतिभा डिजाइनरों को चैनलों के आकार और आकार को भिन्न करने और अतिरिक्त लागत के बिना हेडर, कलेक्टर और पोर्ट सुविधाओं को शामिल करने में सक्षम बनाती है।

फोटोकैमिकल एटिंग प्रक्रिया क्या है?
फोटो रसायन उत्कीर्णन प्रक्रिया एक शीट धातु मशीनिंग प्रक्रिया है जिसका उपयोग उच्च स्तर की सटीकता के साथ जटिल घटकों के निर्माण के लिए किया जाता है।

इसमें नौ चरण होते हैं, यह घटक डिजाइन को एक फोटोरेसिस्ट मास्क पर प्रिंट करके काम करता है जो धातु पर लेमिनेट किया जाता है।

प्रकाश प्रतिरोधी के उन क्षेत्रों को विकसित किया जाता है जो मुद्रित नहीं किए गए हैं, धातु को उजागर करते हैं, जिसे बाद में हटा दिया जाता है।

प्रिंटेड सर्किट हीट एक्सचेंजर (पीसीएचई)फोटो केमिकल एटिंग के लाभ?

1असीमित जटिलता
2कोई महंगी हार्ड टूलींग नहीं
3. कम लागत वाले डिजाइन पुनरावृत्ति
4. झुर्रियों और तनाव मुक्त
5. कुछ दिनों में लीड-समय
6लगभग कोई भी धातु, जिनमें आम तौर पर मशीन के लिए कठिन भी शामिल हैं
7माइक्रोन सटीकता
8. कंपनी के लोगो, भाग संख्या या सीरियल नंबर बिना किसी अतिरिक्त लागत के उत्कीर्ण

पैकिंग और वितरण

कंपनी प्रोफ़ाइल

अक्सर पूछे जाने वाले प्रश्न

1हम कौन हैं?
हम गुआंग्डोंग, चीन में स्थित हैं, 2012 से शुरू करते हैं, घरेलू बाजार में बेचते हैं ((50.00%), मध्य अमेरिका ((10.00%), उत्तरी
अमेरिका (१०.००%), पूर्वी यूरोप (१०.००%), दक्षिण अमेरिका (१०.००%), पश्चिमी यूरोप (५.००%), दक्षिणी यूरोप (५.००%)
101-200 लोग हमारे कार्यालय में.

2हम गुणवत्ता की गारंटी कैसे दे सकते हैं?
बड़े पैमाने पर उत्पादन से पहले हमेशा एक पूर्व उत्पादन नमूना;
शिपमेंट से पहले हमेशा अंतिम निरीक्षण;

3आप हमसे क्या खरीद सकते हैं?
फोटो रासायनिक उत्कीर्णन, माइक्रो-चैनल प्लेट उत्कीर्णन, सटीक फ़िल्टर जाल, धातु एन्कोडर डिस्क, सटीक धातु shims

4. आप अन्य आपूर्तिकर्ताओं से नहीं बल्कि हमसे क्यों खरीदें?
सिन्हाइसेन उच्च गुणवत्ता वाले, परिमित और सूक्ष्म आकार के फोटो रासायनिक उत्कीर्णन धातु उत्पादों के उत्पादन में विशेषज्ञता के लिए स्थापित है।हमारे सत्तर पेशेवर कर्मचारी अनुसंधान एवं विकास में विशेषज्ञ हैं , विनिर्माण और विपणन सेवा।

5हम क्या सेवाएं प्रदान कर सकते हैं?
स्वीकार्य वितरण शर्तेंः एफओबी,सीएफआर,सीआईएफ,एक्सडब्ल्यू;
स्वीकृत भुगतान मुद्राःUSD,EUR,JPY,CAD,AUD,HKD,CNY;
स्वीकृत भुगतान प्रकार: टी/टी,पेपैल,वेस्टर्न यूनियन,नकद;
