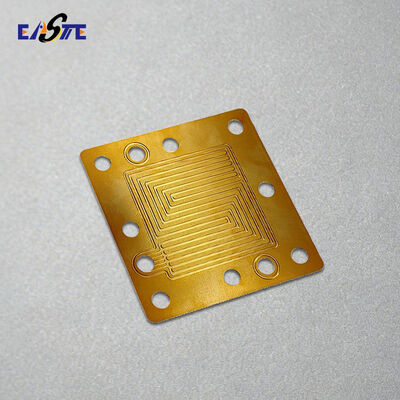

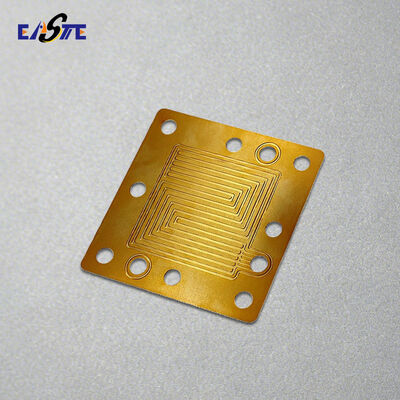

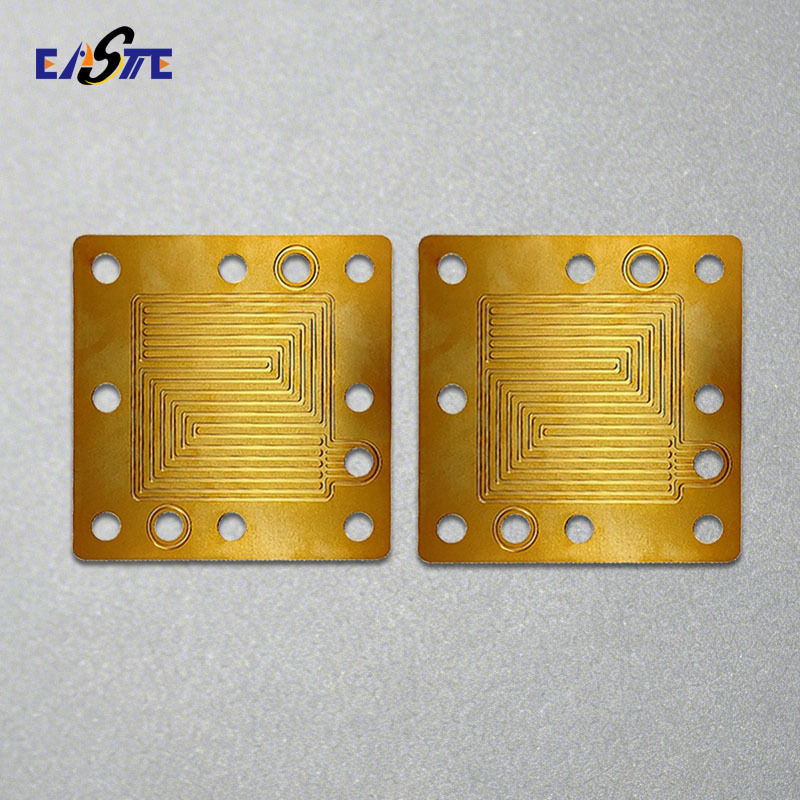

जर्मनी कॉपर एचिंग माइक्रो चैनल फ्यूल सेल बाइपोलर प्लेट्स निर्माता

बाइपोलर प्लेटें क्या हैं?

बाइपोलर प्लेटें हाइड्रोजन ईंधन सेल प्रणालियों के मुख्य घटकों में से एक हैं। वे कई महत्वपूर्ण कार्य करती हैं, जिनमें विद्युत प्रवाह संग्रह, अभिकारक गैसों का समान वितरण, और ईंधन सेल स्टैक के भीतर प्रभावी गर्मी और जल प्रबंधन शामिल है।

एक प्रमुख संरचनात्मक और कार्यात्मक तत्व के रूप में, बाइपोलर प्लेटें सीधे ईंधन सेल की समग्र दक्षता, स्थायित्व और परिचालन स्थिरता को प्रभावित करती हैं। वे ऑटोमोटिव ईंधन सेल, स्थिर बिजली प्रणालियों, एयरोस्पेस प्रौद्योगिकियों और पोर्टेबल ऊर्जा उपकरणों जैसे अनुप्रयोगों में व्यापक रूप से उपयोग की जाती हैं।

उच्च-प्रदर्शन बाइपोलर प्लेटों के लिए सटीक डिजाइन, उपयुक्त सामग्री और उन्नत विनिर्माण प्रक्रियाओं की आवश्यकता होती है, जो उन्हें हाइड्रोजन ऊर्जा प्रौद्योगिकियों के निरंतर विकास और व्यावसायीकरण में एक महत्वपूर्ण कारक बनाती है।

नक़्क़ाशीदार धात्विक बाइपोलर प्लेटों के लाभ

• उच्च चालकताकुशल शक्ति उत्पादन और गर्मी अपव्यय के लिए

• अल्ट्रा-पतली डिजाइनकॉम्पैक्ट स्टैक और उच्च शक्ति घनत्व को सक्षम बनाता है

• मजबूत और टिकाऊ, कंपन, दबाव और थर्मल साइकलिंग के प्रतिरोधी

• सटीक-निर्मित प्रवाह चैनलइष्टतम गैस और जल प्रबंधन के लिए

• बड़े पैमाने पर उत्पादन के लिए स्केलेबल, ऑटोमोटिव और ऊर्जा प्रणालियों के लिए आदर्श

नक़्क़ाशीदार धात्विक बाइपोलर प्लेटों का अनुप्रयोग

1. PEMFC बड़े पैमाने पर उत्पादन
2. PEM/AEM इलेक्ट्रोलाइज़र
3. उच्च-तापमान ईंधन सेल
4. हल्के डिजाइन
5. अनुसंधान और विकास और प्रयोग

हम बाइपोलर प्लेटों की कौन सी सामग्री का उत्पादन करते हैं?

स्टेनलेस स्टील (316 / 316L)

टाइटेनियम और टाइटेनियम मिश्र धातु (Gr1, Gr2, Gr5)

निकल (Ni200 / Ni201) और निकल मिश्र धातु (Inconel, Hastelloy)

तांबा और तांबा मिश्र धातु

एल्यूमीनियम और एल्यूमीनियम मिश्र धातु (1060, 3003, 5052)

बाइपोलर प्लेटों के लिए फोटो केमिकल नक़्क़ाशी प्रक्रिया

1. सामग्री चयन और सतह की तैयारी

316L स्टेनलेस स्टील, टाइटेनियम, निकल, या निकल-आधारित मिश्र धातुओं जैसी पतली धातु की चादरों को संक्षारण प्रतिरोध, चालकता और अनुप्रयोग आवश्यकताओं के आधार पर चुना जाता है। इष्टतम फोटोरेसिस्ट आसंजन और समान नक़्क़ाशी सुनिश्चित करने के लिए सामग्री को अच्छी तरह से डीग्रीज़ और रासायनिक रूप से साफ किया जाता है।

2. फोटोरेसिस्ट कोटिंग

एक प्रकाश-संवेदनशील फोटोरेसिस्ट को लैमिनेशन या स्पिन-कोटिंग का उपयोग करके धातु की शीट के एक या दोनों तरफ समान रूप से लगाया जाता है। सुसंगत प्रतिरोध मोटाई प्राप्त करने के लिए लेपित शीट को नियंत्रित परिस्थितियों में सुखाया जाता है।

3. यूवी एक्सपोजर और पैटर्न ट्रांसफर

डिज़ाइन किए गए प्रवाह क्षेत्र ज्यामिति वाले उच्च-रिज़ॉल्यूशन फोट मास्क को धातु की शीट के साथ सटीक रूप से संरेखित किया जाता है। यूवी प्रकाश एक्सपोजर प्रवाह चैनल पैटर्न को फोटोरेसिस्ट में स्थानांतरित करता है, उन क्षेत्रों को परिभाषित करता है जिन्हें नक़्क़ाशी की जानी है।

4. डेवलपिंग

एक्सपोजर के बाद, शीट एक डेवलपिंग प्रक्रिया से गुजरती है जो उजागर (या उजागर नहीं, प्रतिरोध प्रकार के आधार पर) फोटोरेसिस्ट को हटा देती है, एक सटीक प्रतिरोध पैटर्न छोड़ देती है जो गैर-नक़्क़ाशी वाले क्षेत्रों की रक्षा करता है।

5. रासायनिक नक़्क़ाशी

पैटर्न वाली धातु को एक नियंत्रित रासायनिक नक़्क़ाशी प्रणाली से गुजारा जाता है, जहां उपयुक्त नक़्क़ाशी का उपयोग करके उजागर क्षेत्रों को चुनिंदा रूप से भंग किया जाता है। सटीक चैनल गहराई, चौड़ाई और प्रोफ़ाइल प्राप्त करने के लिए तापमान, एकाग्रता, स्प्रे दबाव और समय जैसे नक़्क़ाशी मापदंडों को सख्ती से नियंत्रित किया जाता है।

6. प्रतिरोध स्ट्रिपिंग और सफाई

वांछित नक़्क़ाशी गहराई तक पहुंचने के बाद, शेष फोटोरेसिस्ट को हटा दिया जाता है, और बाइपोलर प्लेट को रासायनिक अवशेषों को हटाने के लिए अच्छी तरह से साफ किया जाता है, जिससे एक चिकनी और संदूषण-मुक्त सतह सुनिश्चित होती है।

7. द्वितीयक प्रक्रियाएं (वैकल्पिक)

डिजाइन आवश्यकताओं के आधार पर, अतिरिक्त प्रक्रियाएं लागू की जा सकती हैं, जिनमें शामिल हैं:

• जटिल प्रवाह क्षेत्रों के लिए डबल-साइडेड नक़्क़ाशी

• प्लेट स्टैकिंग के लिए डिफ्यूजन बॉन्डिंग या लेजर वेल्डिंग

• गोल्ड प्लेटिंग, कार्बन कोटिंग, या प्रवाहकीय एंटी-संक्षारक कोटिंग्स जैसे सतह उपचार

8. निरीक्षण और गुणवत्ता नियंत्रण

अंतिम निरीक्षण में आयामी माप, प्रवाह चैनल स्थिरता जांच, समतलता परीक्षण और सतह गुणवत्ता मूल्यांकन शामिल हैं ताकि ग्राहक विनिर्देशों और ईंधन सेल प्रदर्शन आवश्यकताओं का अनुपालन सुनिश्चित किया जा सके।

यह सटीक, गैर-यांत्रिक प्रक्रिया सक्षम करती है उच्च-रिज़ॉल्यूशन माइक्रो-फ्लो चैनल, उत्कृष्ट दोहराव, और तनाव-मुक्त विनिर्माण, जो ईंधन सेल और इलेक्ट्रोलाइज़र में उन्नत धात्विक बाइपोलर प्लेटों के लिए फोटो केमिकल नक़्क़ाशी को आदर्श बनाती है।

हमें क्यों चुनें?

• सटीक फोटो केमिकल नक़्क़ाशीजटिल, बर्र-मुक्त बाइपोलर प्लेट प्रवाह क्षेत्रों के लिए

• एकाधिक धातु विकल्पस्टेनलेस स्टील, टाइटेनियम, निकल और विशेष मिश्र धातुओं सहित

• अल्ट्रा-पतली और उच्च-सटीकता विनिर्माणकॉम्पैक्ट स्टैक और उच्च शक्ति घनत्व के लिए

• तेज़ प्रोटोटाइपिंग से बड़े पैमाने पर उत्पादन तकलचीले, पूरी तरह से अनुकूलित समाधानों के साथ

• सख्त गुणवत्ता नियंत्रणसुसंगत प्रदर्शन और लंबी सेवा जीवन सुनिश्चित करना

अक्सर पूछे जाने वाले प्रश्न:

1.बाइपोलर प्लेट अनुकूलन की कीमत क्या है?

 -- कीमत सामग्री, मोटाई, आकार और अन्य आवश्यकताओं पर निर्भर करेगी, कृपया बेझिझक हमें अपनी विस्तृत आवश्यकताएं भेजें, हम’आपको जल्द से जल्द कीमत की पेशकश करेंगे।

2. हम बाइपोलर प्लेट को कैसे अनुकूलित करते हैं?

 -- कृपया हमें DXF, DWG, STP, PDF और अन्य प्रारूपों में अपना ड्राइंग भेजें, हम’मूल्यांकन करेंगे और आपको कीमत की पेशकश करेंगे।

3. हम गुणवत्ता की गारंटी कैसे दे सकते हैं?

    स्वीकृत भुगतान मुद्रा: USD, EUR, JPY, CAD, AUD, HKD, CNY;हम हमेशा बड़े पैमाने पर उत्पादन से पहले एक प्री-प्रोडक्शन नमूनाऔर शिपमेंट से पहले हमेशा100% अंतिम निरीक्षणकरते हैं।4. आपको अन्य आपूर्तिकर्ताओं से नहीं, हमसे क्यों खरीदना चाहिए?या सीधे bella.xiang@xinhsen.com पर ईमेल भेजें  /  WhatsApp: +86 18025476918

ज़िनहैसेन उच्च-गुणवत्ता, परिमित और माइक्रो-आकार फोटो केमिकल नक़्क़ाशी धातु उत्पादों के उत्पादन में विशेषज्ञता के लिए स्थापित है। हमारे सत्तर पेशेवर             कर्मचारी अनुसंधान और विकास, विनिर्माण और विपणन सेवा में विशेषज्ञ हैं।5.

    स्वीकृत भुगतान मुद्रा: USD, EUR, JPY, CAD, AUD, HKD, CNY;--

स्वीकृत डिलीवरी शर्तें: FOB, CFR, CIF, EXW；

    स्वीकृत भुगतान मुद्रा: USD, EUR, JPY, CAD, AUD, HKD, CNY;   स्वीकृत भुगतान प्रकार: T/T, Paypal, Western Union, Cash।

क्या आप बाइपोलर प्लेट को अनुकूलित करना चाहते हैं?

नीचे "हमसे संपर्क करें" पर क्लिक करके हमें बाइपोलर प्लेट का ड्राइंग भेजें, हम DXF, DWG, STEP आदि प्रारूपों का समर्थन करते हैं।या सीधे bella.xiang@xinhsen.com पर ईमेल भेजें  /  WhatsApp: +86 18025476918
